简介
B-Lift28L为小型自动污水提升泵。适用于不能通过自然向下重力作用直接 将污水排至主下水道的场所。
● 低于主下水道的地下室中座便器和淋浴房(或洗手盆)或者空调冷凝水等的污水排放。 |
泵送液体 |
![]() |
||
由淋浴房(或洗手盆)产生的污水,由座便器产生含有粪便等的污水。
● 允许液体温度:55°C (短时间最大90°C) |
![]() |
|||

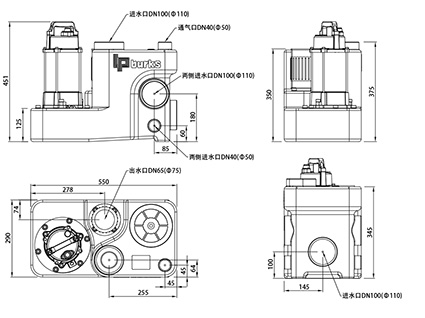

外形尺寸(单位:mm) |
![]() |
|||
![]() |
![]() |
|||
![]() |
![]() |
|||

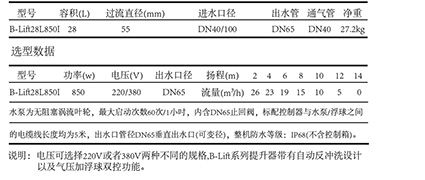

技术数据 |
![]() |
|||
![]() |
![]() |
|||

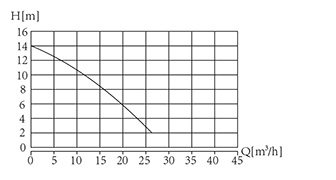

曲线图 |
![]() |
|||
![]() |
![]() |
|||
控制系统
● 过载、过热及空载保护 防护
● 控制箱:IP65 |
![]() |
|||
![]() |

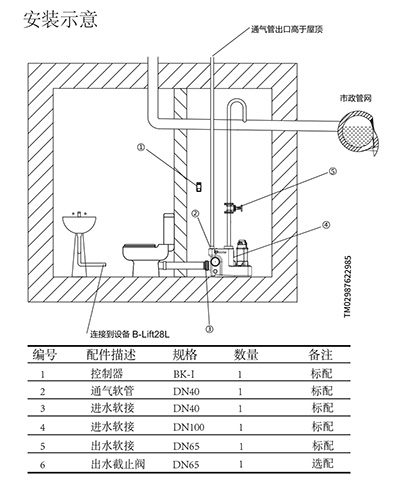

安装介绍 |
安装步骤 要用到的工具:手电钻,90mm开孔器(进水口开孔),35mm开孔器(进水口开孔、通气口开孔) ,一字螺丝刀。 |
![]() |
|||||||
![]() |
![]() |
||||||||
![]() |
|||||||||
●准备好工具 | ●开孔器对准定位 |
![]() |
|||||||
![]() |
![]() |
||||||||
● 1:提升泵通气口可接入为外径Φ50mm的PVC排水管,与现场管径如不符合可采用大小头变径之后再接 入通气口,通气管与设备采用不锈钢抱箍( 设备自带)连接。(连接出水管,注意要用PVC 给水专用胶水,通气管的安装要求高于屋顶或高于室外绿化带) ● 2:外置单泵系列只有一个出水管,出水管口径为外径为Φ75mm的PVC给水管或DN65镀锌钢管,与现场出水管对接使用软连接,可配置大小头实现与现场管路口径的对接。(专用胶水连接出水管,注意要用PVC给水胶 设备自带止回阀,安装时需要在出水管路安装截止阀) ● 3: 外置单泵系列共预留有4个DN100进水口和3个DN40的进水口,根据现场进水的需要,可自行选择对应的进水口开孔连接管路。 |
![]() |
||||||||

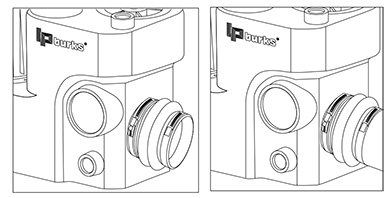

●软连接大头固定在箱体上 | ●软连接小头固定在进水管上 |
![]() |
|||||||
![]() |
![]() |
||||||||
![]() |
|||||||||
连接配件 |
![]() |
||||||||
注:安装图片只做参考,不同型号箱体或开孔位置会有不同。 |
![]() |
||||||||
![]() |
![]() |
||||||||
![]() |
|||||||||
Φ110橡胶软接头(连接箱体上的进水口和两侧进水口) | Φ50橡胶软接头(连接箱体上的通气口和两侧进水口) |
![]() |
|||||||
![]() |
